1、抗晃電

 “晃電" 是指由于雷擊、短路故障、電網切換等原因，導致電網電壓出現短暫的波動（通常是電壓降低或瞬間停電，持續時間一般在幾十毫秒到幾秒之間），這種電壓波動可能會對電氣設備的正常運行造成影響，使設備出現誤動作、停機等情況。

“抗晃電" 則是指電氣設備或系統具備一定的能力，能夠在晃電發生時，保持自身的正常運行狀態，或者在晃電結束后能夠快速恢復正常運行，避免因晃電而導致設備停機、生產中斷等不良后果。

2、晃電的原因

• 短路故障

• 絕緣閃絡

• 大功率電機啟動

• 雷擊浪涌

• 備自投或快切裝置切換




3、晃電的危害

對公共用戶影響不易察覺

電壓驟降對許多用戶特別是公共、民用建筑用戶的影響很小，有的甚至覺察不出它的發生。由于發生的時間極短，需要在電網上安裝一個專用監測儀表(如APM830、APView500)，否則很難判斷電壓驟降是否發生。

對石化、半導體等行業影響較大

一些對電壓驟降非常敏感的用戶及設施 (例如：半導體行業、電子數控設備、變速傳動的電動機裝置、IT產業設備企業等)一旦發生電壓驟降，帶來的損失將是巨大的。

造成敏感用戶的長時間停產

電壓暫降幅值和持續時間超過敏感負荷的關鍵控制設備的耐受能力時，會影響正常工作。使其停止工作或在電壓恢復時自我重啟動，從而引起由它們控制的自動化生產線停止工作，甚至無序重啟。

電壓暫降會造成接觸器或保護回路等動作跳閘，引起電機等主要用電設備停止工作。

短時中斷可造成系統和用戶短時間的電力中斷。

電力用戶的生產流水線一旦由于電壓波動而被迫停運，不但正在流水線上被加工的產品報廢，生產線也需要重啟動，從而造成至少數小時的生產停頓。這和非計劃停電又恢復供電的重新啟動沒有區別。

給敏感用戶帶來巨大的經濟損失

電壓暫降導致用戶需要長時間的清理現場和設備重啟，每次事件給用戶帶來的經濟損失和危害十分嚴重。且無法保障安全生產

已上升為重要的電能質量問題

對敏感用戶而言90％以上的電能質量問題是出自于電壓驟降帶來的問題，因此電壓驟降已被認為是影響此類用電設備正常、安全運行*主要的電能質量問題之一。

據統計，在歐洲和美國電力部門與用戶對電壓暫降的關注程度比對其他電能質量問題的關注程度要強得多。這其中一個重要的因素是，在有關電能質量的諸多原因中，由電壓驟降引起的用戶投訴占整個電能質量問題的投訴的80%以上，而由諧波、開關操作過電壓等引起的電能質量問題投訴占不到20％。

安科瑞低壓回路抗晃電技術，就是針對低壓回路中的電氣設備，通過采用特殊的設計、控制策略或保護裝置等措施，來提高這些設備在晃電情況下的運行穩定性和可靠性，確保低壓回路中的設備能夠持續穩定地運行，保障生產過程的連續性和安全性。例如，一些抗晃電技術可能會采用儲能裝置在晃電時為關鍵設備提供臨時電源，或者通過優化設備的控制邏輯，使其能夠耐受一定程度的電壓波動而不發生誤動作。

二、晃電治理

1、接觸器篇

接觸器回路常見晃電治理方案：

UPS供電-通過UPS保障電源側供電

防晃電接觸器-采用帶防晃電功能的接觸器

再起動控制-通過電動機保護器等設備在二次控制回路彌補

抗晃電裝置-通過專用模塊對接觸器進行保持和控制

2、變頻軟啟篇

變頻器晃電治理方案：

UPS供電

變頻器自啟動

直流支撐技術

控制電路失壓再起動

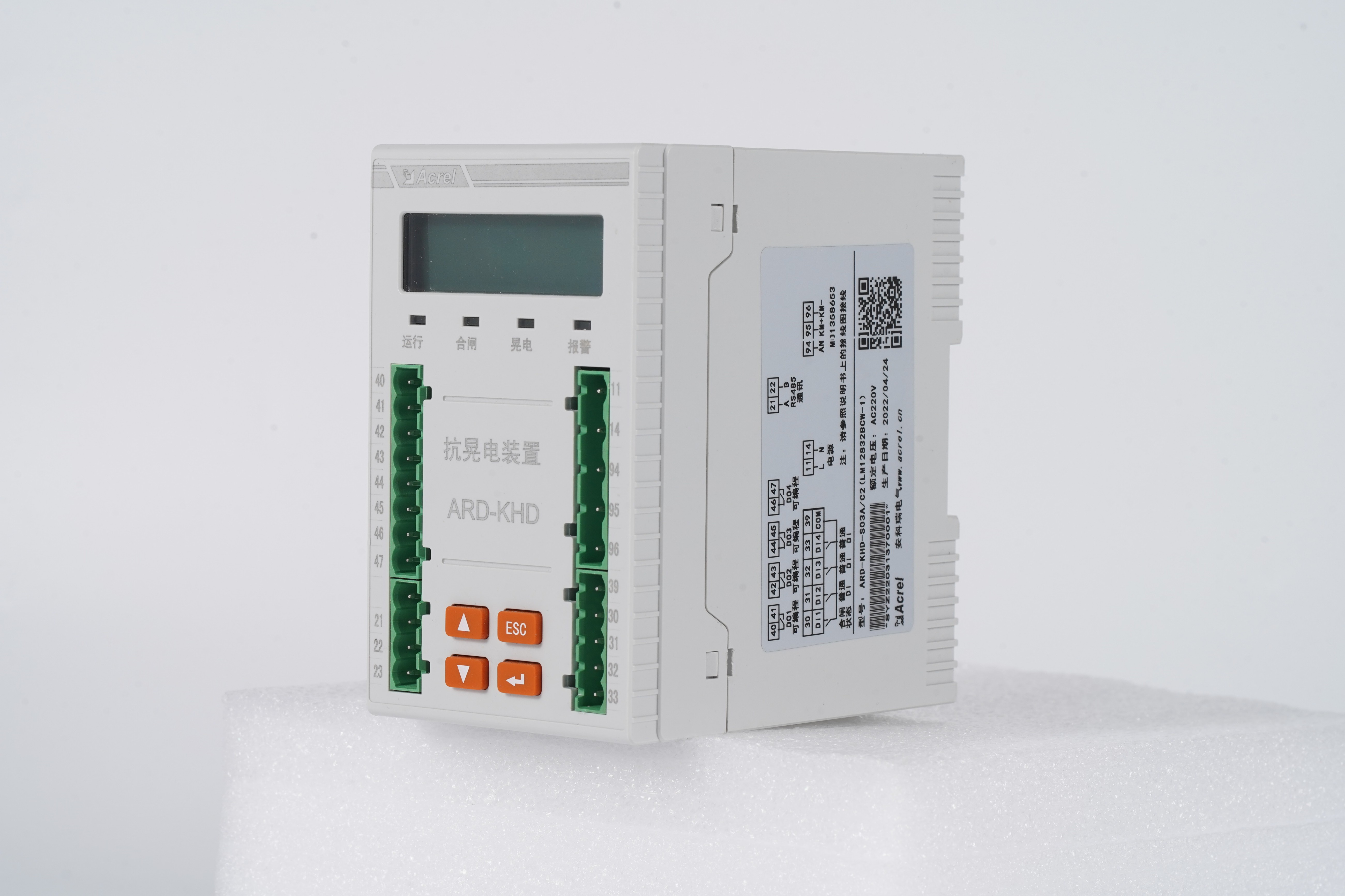

3、對應產品圖片

三、項目案例

1、樂亭縣信泰化工年產30萬噸功能性聚苯乙烯項目

項目位于河北樂亭縣，占地面積85.75畝，投資金額2.5億，規劃年產能30萬噸，是該縣2021年9大示范性項目之一。

該項目針對低壓配電室中139個電機回路配置ARD2F智能電動機保護器和ARD-KHD-S03A型抗晃電裝置，其中抗晃電裝置52臺。經模擬晃電測試，抗晃電裝置均能實現晃電保持或再啟動，功能符合業主預期，投入使用至今各項功能正常，無售后問題反饋。

2、開封華瑞新材料3萬噸/年產光氣及光氣化產品安全升級技改項目

項目位于河南開封，華瑞新材料隸屬于平煤神馬集團，占地面積148畝，具有國家禁化武辦核準光氣年產能力50000噸。本次項目為光氣化產品安全升級技改項目，主要目的之一就是實現直起和變頻回路的抗晃電改造。*終采購我司ARD-KHD-S03A數十臺，我司參與了前期對接、圖紙修改和現場調試等各個環節，由于是改造項目，現場接線復雜，且需要考慮控制工藝，*終研發人員到現場配合成套人員完成了功能調試。
